概述
- 雷达图：是将多个分类维度的数据变量展示在坐标轴上，并将数据从同一点开始分布，将不同维度指标连线产生的多边形，从而去展现某项目不同属性的特点。
- 适用场景：
- 了解同类别的不同属性的综合情况。
- 比较不同类别的相同属性差异。
属性说明
此处仅说明针对雷达图的属性配置
属性设置 | 说明 | 图例 |

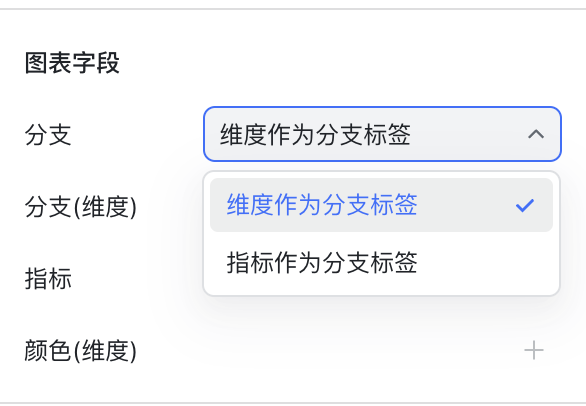

图表字段 | 支持的字段数量
| 250px|700px|reset |
显示设置 |
| 250px|700px|reset |
使用示例 - 各类商品销售业绩
图表配置可分为3步：配置属性-配置样式-配置事件
Step 1 配置属性

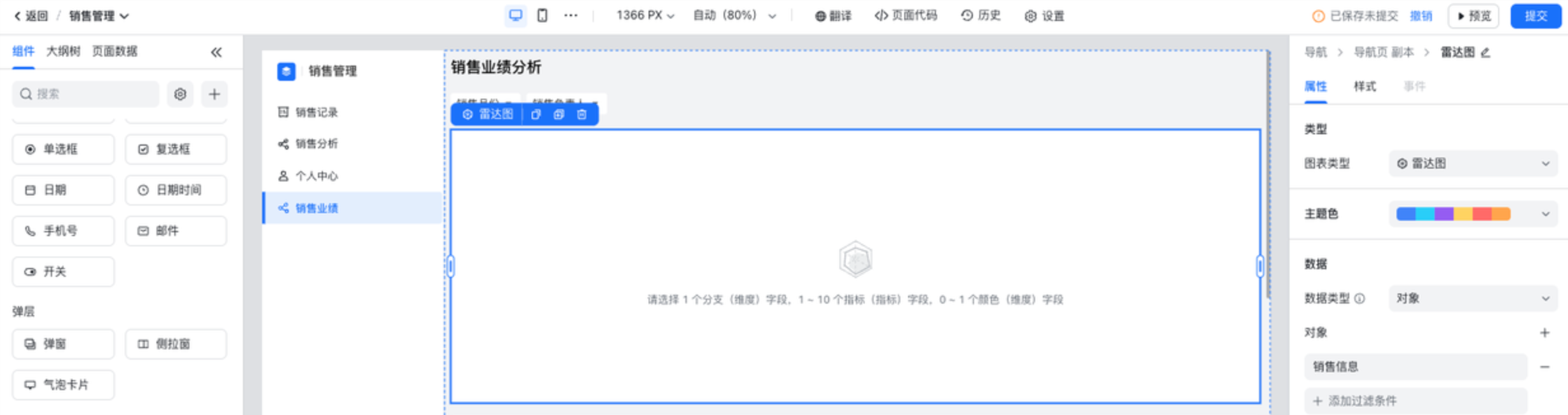

- 在画布中拖入「雷达图」组件
- 添加【对象-销售信息】
250px|700px|reset

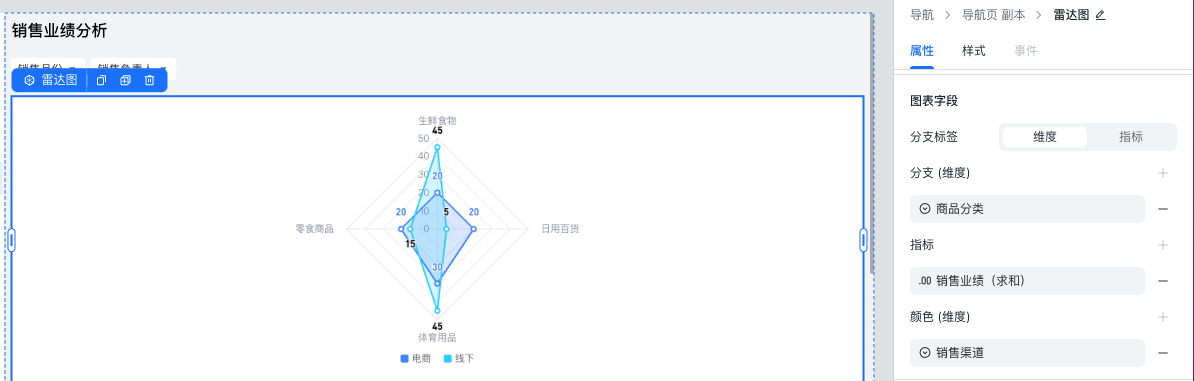

- 设置图表字段
- 分支标签：维度
- 分支维度：商品分类
- 指标：销售业绩（求和）
- 颜色（维度）：销售渠道
250px|700px|reset

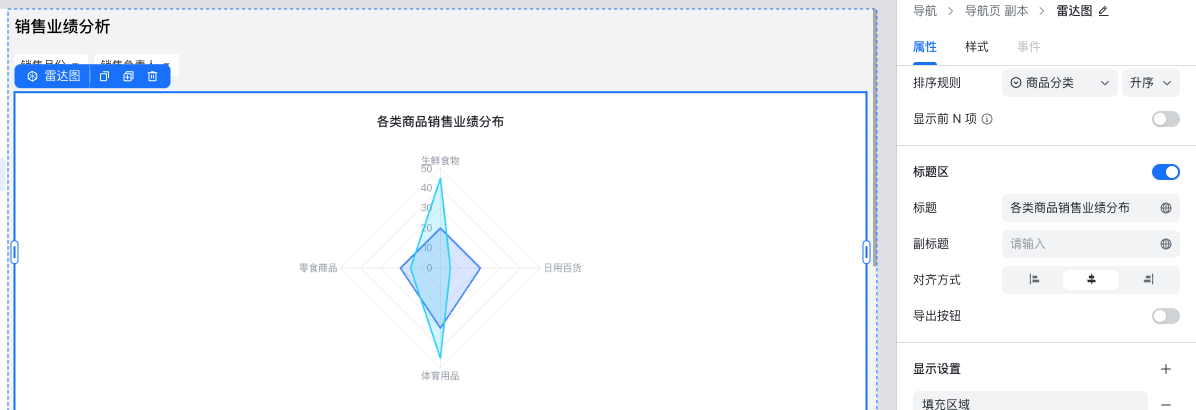

- 配置标题
250px|700px|reset

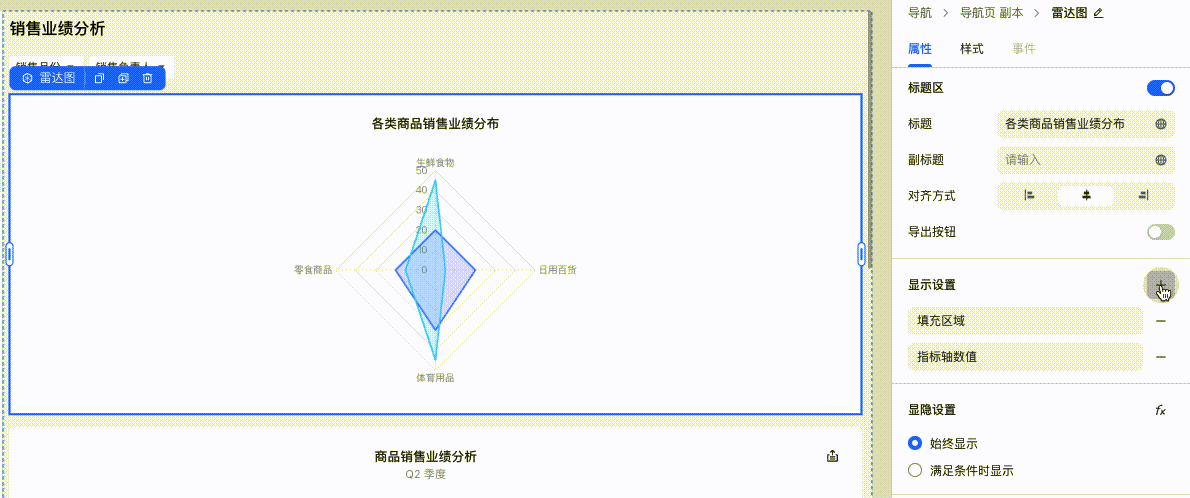

- 显示设置
可根据需求添加「图例、数据标签、显示折点、填充区域、指标轴数据」，显示效果如下图所示：
250px|700px|reset
Step 2 配置样式
Step 3 配置事件

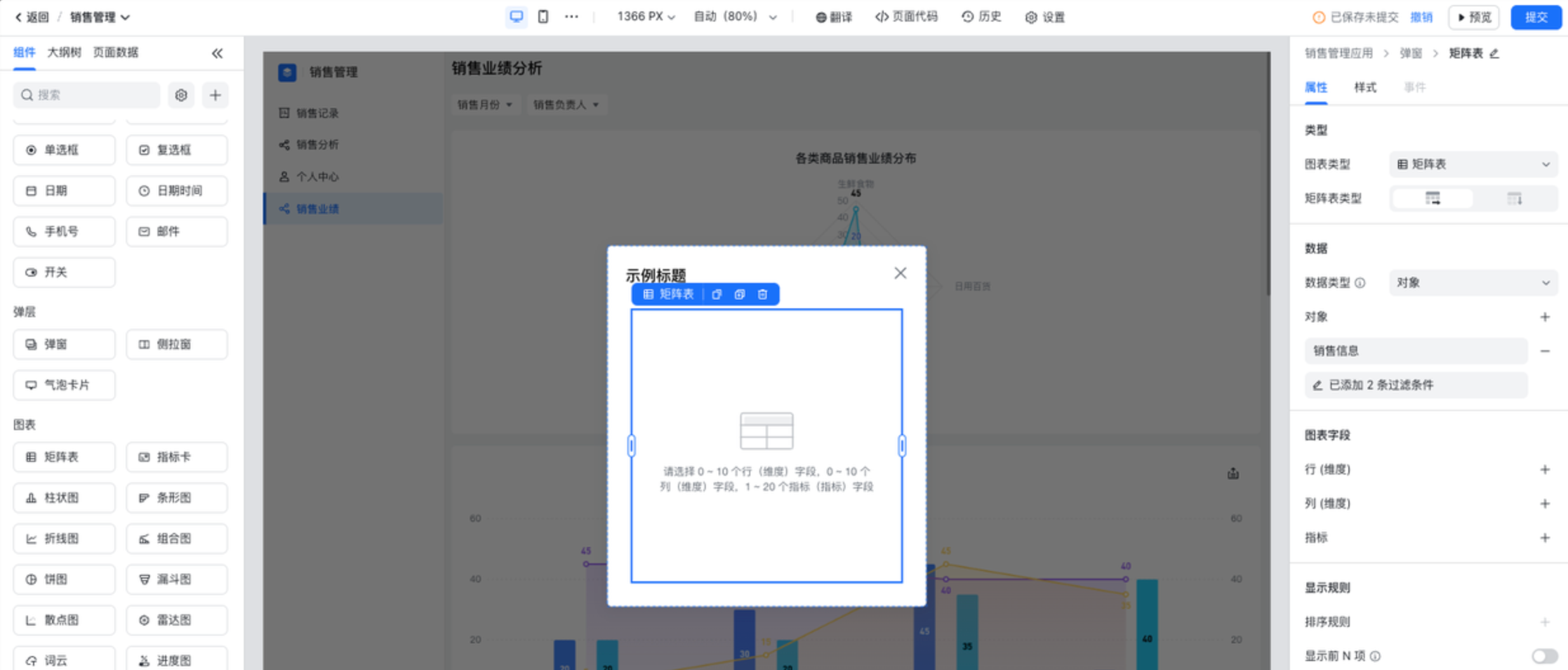

添加「弹窗-矩阵表」组件
- 先创建一个弹窗组件，在弹窗组件中拖入矩阵表组件
250px|700px|reset
- 设置矩阵表
- 对象选择「销售信息」，要选择与雷达图选择相同的对象，才可与图表中数据关联。

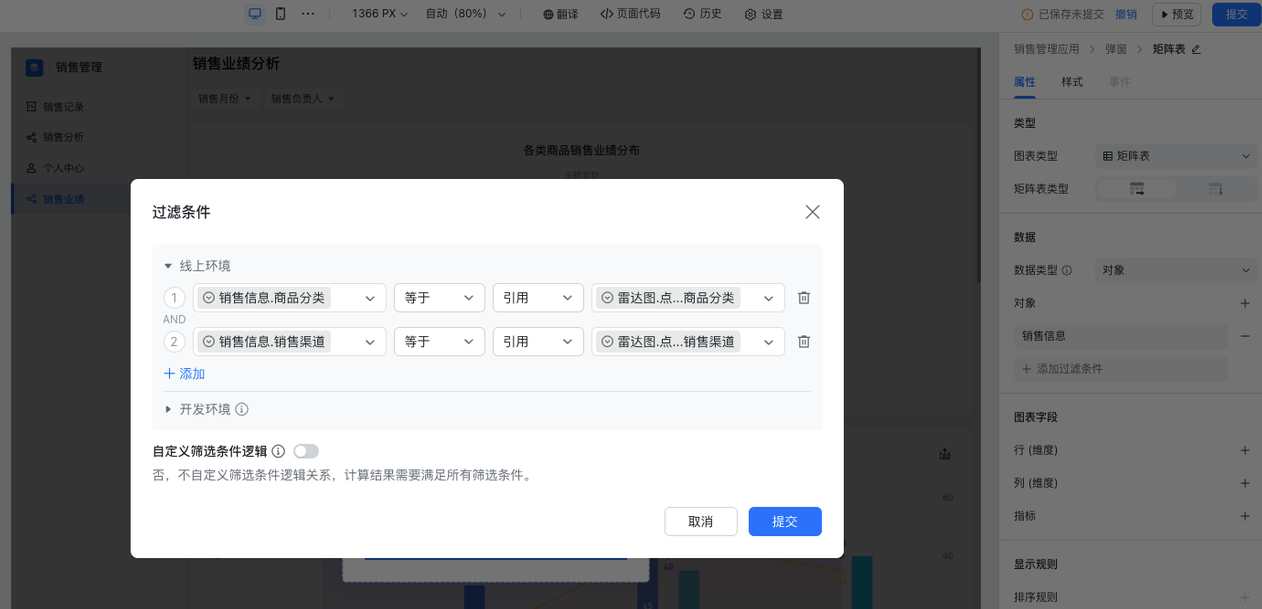

- 添加过滤条件：
- 「销售信息 商品分类」-等于-引用-「雷达图 点击指标 商品分类」
- 「销售信息 销售渠道」-等于-引用-「雷达图 点击指标 销售渠道」
250px|700px|reset

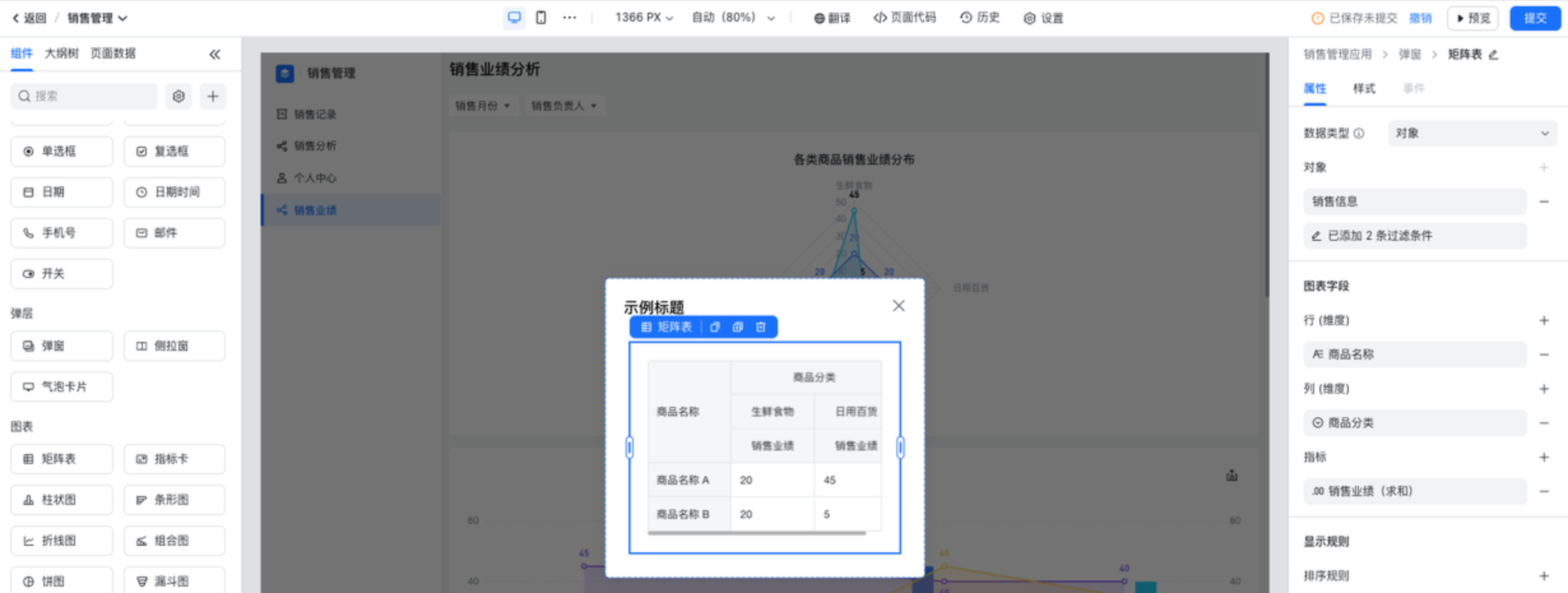

- 添加图表字段，如下图所示
可通过调整弹窗和表格「样式」中的高和宽来优化展示效果
250px|700px|reset

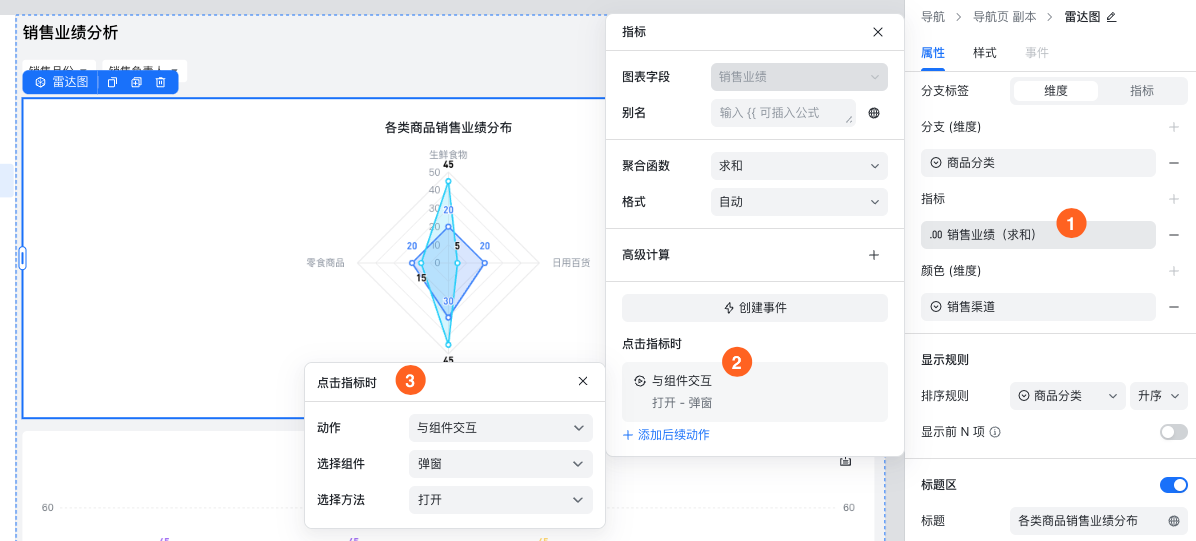

关联「图表」事件
- 事件入口：图表属性-图表字段-指标-点击指标字段-点击「创建事件」
- 创建事件：与组件交互-弹窗-打开，如下图所示
250px|700px|reset
